PROCESS DE TRAVAIL

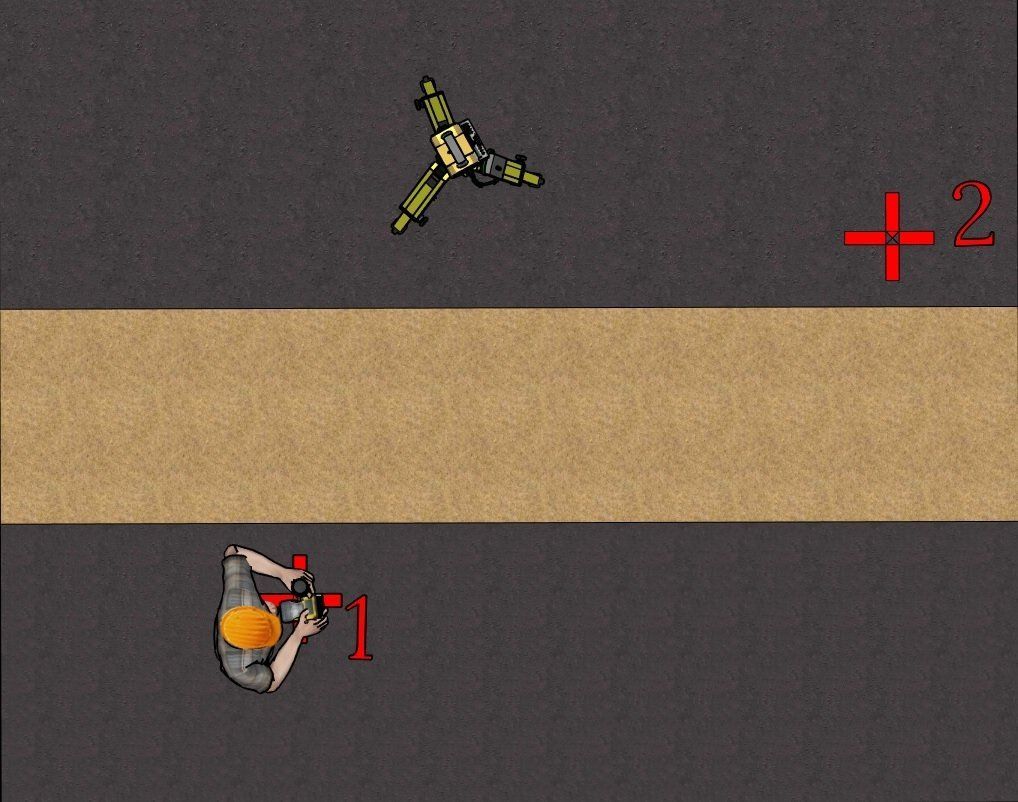

1 - MISE EN PLACE DES POINTS DE REPÈRE SOL (G.C.P.)


Marquage au sol de point de repère (GCP) à l’aide d’une bombe de peinture et d’un Split ou d’un piquet sous
accotement et espace vert.

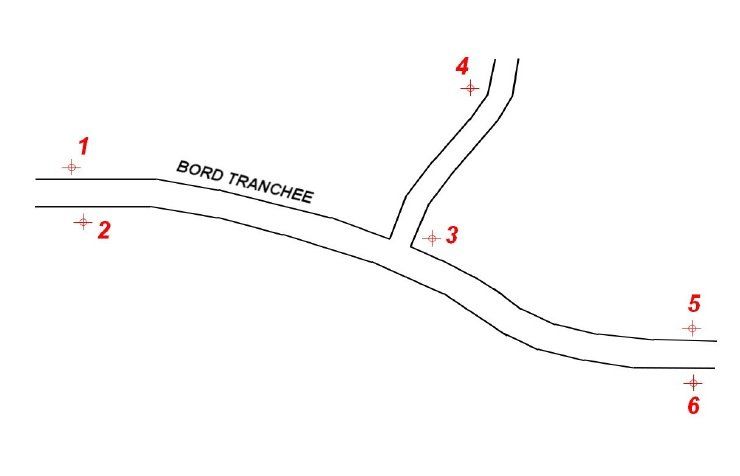

Exemple de calepinage de point de repère sur site, les points de repère doivent être
positionnés au droit de la fouille et rester visible et accessible tout le long du chantier.
Sur une prise de captation (Une séquence de captation = une journée de travail), le nombre de repère
doit être au minimum de trois afin de pouvoir recaler le modèle 3D.
2-PRISES DE VUES PHOTOS AVANT REMBLAIEMENT DE LA FOUILLE

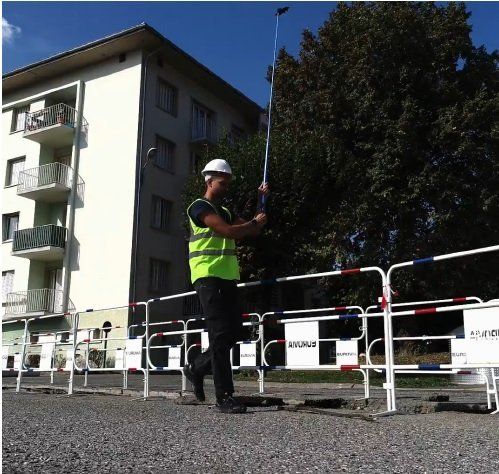

A - Prise de vues : Réalisation de prise de vues photos sur site avant remblaiement de la fouille. Mise à disposition par l'entreprise VR3D RESO d'une perche escamotable avec support smartphone. BREVET DEPOSE INPI


B - Sécurité sur l'acquisition : La captation se fera en dehors du balisage pour assurer une bonne exécution et sécurité lors de la prestation.


C - Hauteur de la perche : Grâce à notre système de perche escamotable, chaque photo permet l'acquisition d'environ 15 m² au sol de surface d'acquisition.

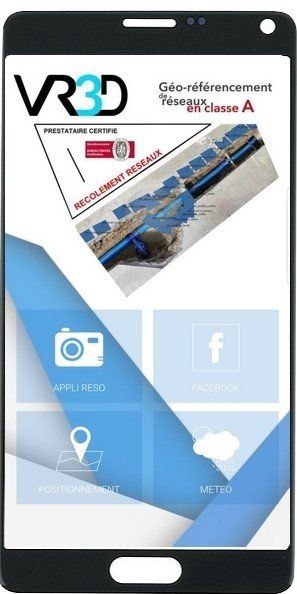

3 - TRANSMISSION DES DONNÉES VIA L'APPLICATION UNIQUE VR3D RESO


A - Prise de photo automatisée : L'application VR3D RESO permet de faciliter l'ensemble de la captation grâce à son système automatisé de prise de photo.

B - Transfert des données automatique : Une fois l'ensemble de la captation réalisée, le transfert des photos ce fait automatiquement via notre plateforme internet Cloud VR3D.

C - Sécurisation des données et gain de temps : L'opérateur sur site n'a plus à ce soucier du transfert des photos sur la plateforme.
4 - RELEVÉS DES POINTS DE REPÈRE PAR UNE ENTREPRISE CERTIFIEE

A - Prestataire certifié : L'ensemble des points de repère sur site devront être relevé par un prestataire certifié afin de pouvoir recaler le modèle 3D dans un système de coordonnées.


B - Précision du rendus : Grâce à cette technique, l'ensemble des points de calage permettent de recaler et vérifier la captation réalisée par l'opérateur sur site.


C - Relevés des points : Les points sont repris à la fin du chantier une fois les travaux de terrassement de fouille terminés par l'entreprise.
5 - LIVRABLES TRANSMIS PAR LA SOCIÉTÉ VR3D RESO

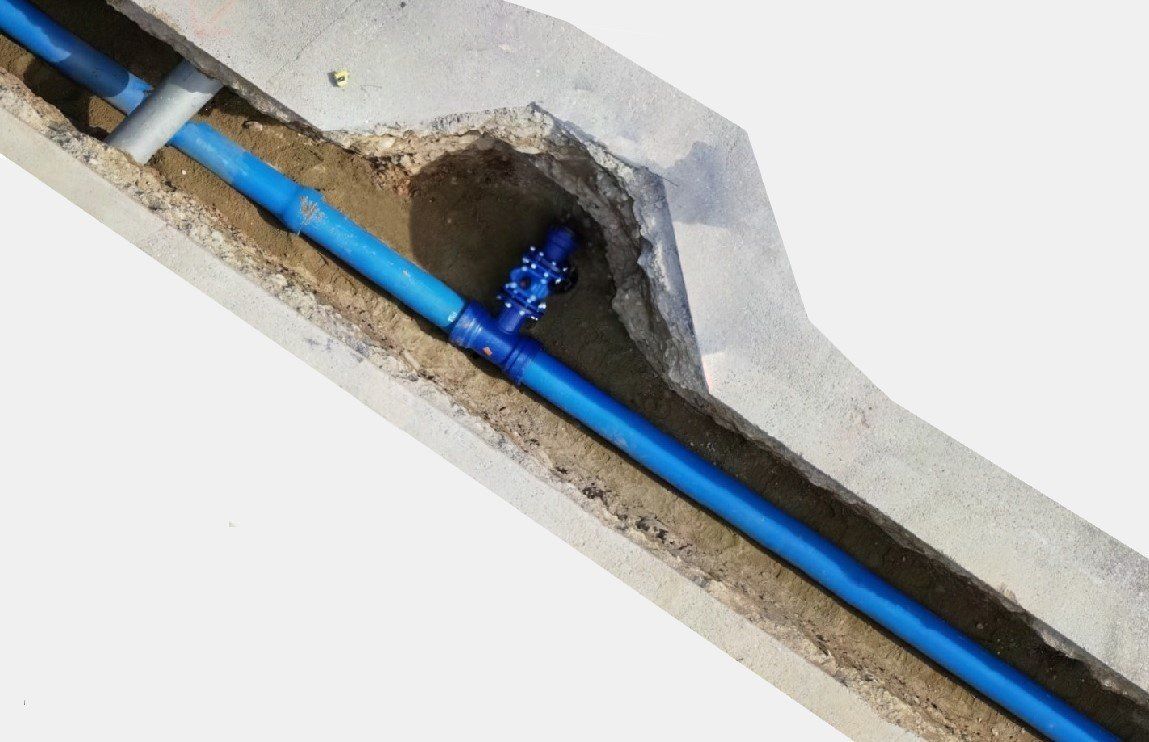

A- LIVRABLE D'UNE ORTHOPHOTOPLAN GEOREFERENCEE
Nous fournissons à chaque livrable une orthophotoplan géoréférencée au format JPEG permettant aux clients de pouvoir l'utiliser dans son SIG et tout autre logiciel.



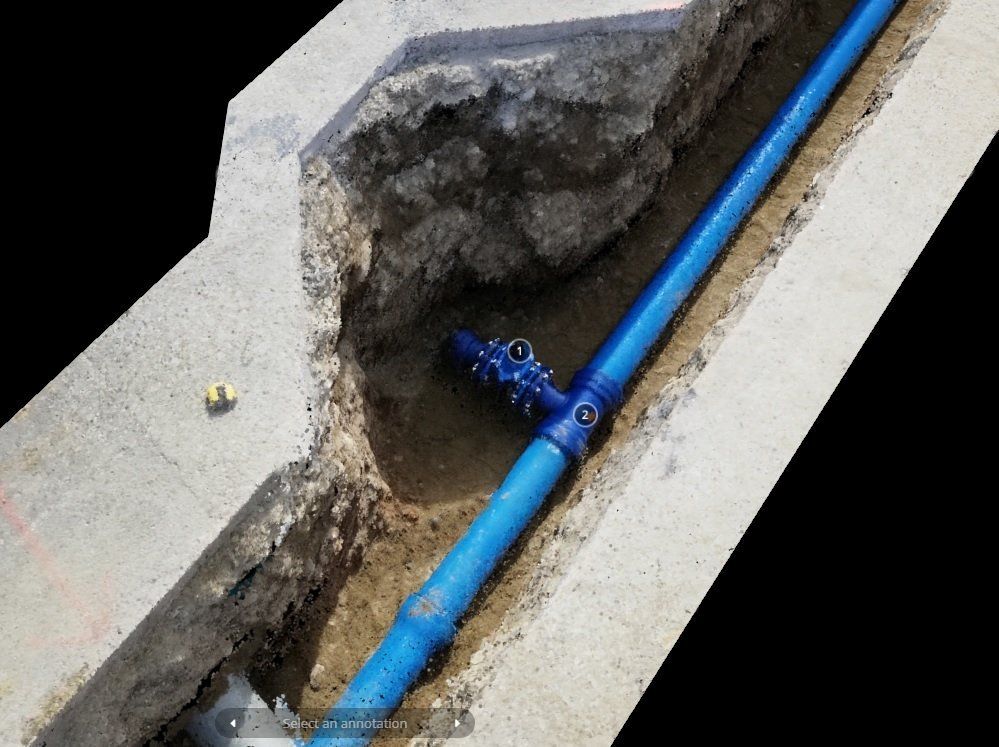

B- LIVRABLE D'UN NUAGE DE POINT GEOREFERENCE
Le nuage de point géoréférencé permet de mieux visualiser l'ensemble de la fouille et facilite l’exécution des attachements grâce aux mesures des éléments présents dans la fouille.

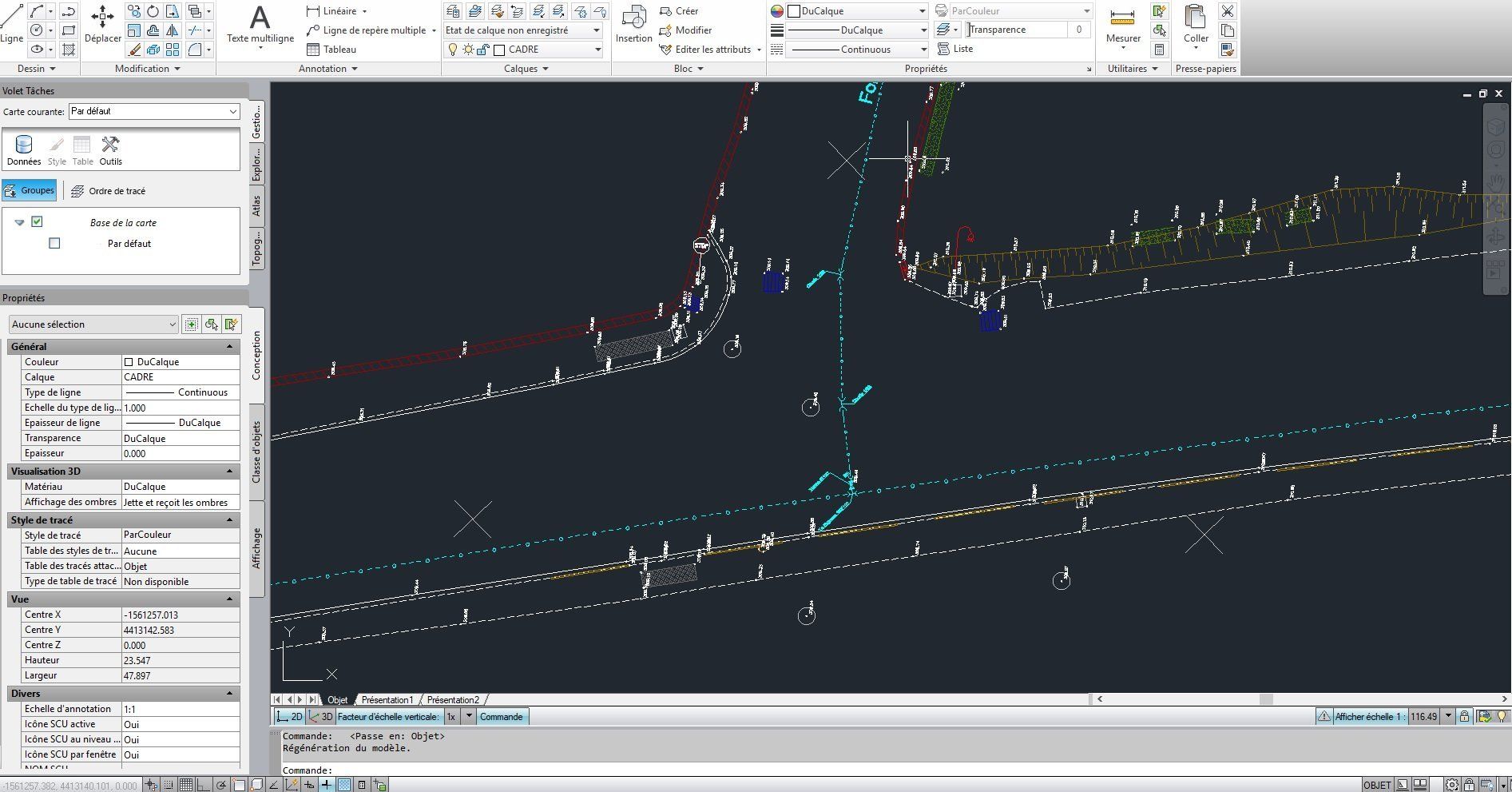

C- LIVRABLE D'UN PLAN TOPOGRAPHIQUE VECTORISE
Le livrable au format DWG vectorisé permet de pouvoir livrer au client un plan topographique de qualité avec la vectorisation de l'ensemble du chantier. Implantation de l'ensemble des points de repères, croisements d'obstacle, obstacles parallèle et cubature de tranchée.
